Nên Chọn Cross-cut Hay Pull-off Để Kiểm Tra Độ Bám Dính Sơn?



Cross-cut và Pull-off đều được sử dụng để đánh giá khả năng bám dính của lớp phủ, nhưng khác nhau về nguyên lý thử, loại kết quả và phạm vi áp dụng. Cross-cut đánh giá khả năng chống bong tách của lớp phủ thông qua các vết cắt trên bề mặt, trong khi Pull-off xác định lực kéo vuông góc cần thiết để gây phá hủy trong hệ thử nghiệm.



Việc lựa chọn phương pháp kiểm tra độ bám dính sơn cần căn cứ vào chiều dày màng sơn, vật liệu nền, mục đích thử nghiệm và yêu cầu kỹ thuật của dự án.



Độ bám dính ảnh hưởng đến khả năng duy trì lớp phủ bảo vệ trên bề mặt vật liệu. Bạn có thể tìm hiểu thêm về tầm quan trọng của việc kiểm tra độ bám dính sơn đối với công trình trước khi lựa chọn phương pháp thử phù hợp.



1. Phương pháp Cross-cut (Kiểm tra cắt sơn)



Kiểm tra màng sơn theo phương pháp Cross-cut



Phương pháp Cross-cut hay còn gọi là phương pháp cắt chéo là phương pháp đánh giá khả năng chống bóc tách của lớp phủ bằng cách tạo các vết cắt giao nhau trên màng sơn đến bề mặt nền, sau đó sẽ được đánh giá và kiểm tra mức độ bong tróc tại vùng cắt.



Cần lưu ý, Cross-cut là phép thử đánh giá khả năng chống bong tách của lớp phủ, không đo trực tiếp lực bám dính bằng đơn vị MPa.



Tiêu chuẩn áp dụng

• ISO 2409:2020: Đánh giá khả năng chống bong tách của lớp phủ bằng phương pháp cắt ô vuông.
• ASTM D3359-23: Đánh giá độ bám dính của màng sơn tương đối dẻo trên nền kim loại bằng băng keo và các vết cắt quy định.



Độ dày lớp phủ phù hợp



Theo ISO 2409:2020, phương pháp này không phù hợp với lớp phủ có tổng chiều dày lớn hơn 250 µm hoặc bề mặt phủ có kết cấu nhám dạng hoa văn.



Theo ASTM D3359, phương pháp B chủ yếu áp dụng cho hệ sơn có tổng chiều dày dưới 125 µm; phương pháp A chủ yếu dành cho hệ sơn có tổng chiều dày trên 125 µm.



Vì vậy, cần xác định tiêu chuẩn và phương pháp thử cụ thể trước khi kiểm tra, thay vì áp dụng một ngưỡng chiều dày chung cho mọi phép thử Cross-cut.



Quy trình thực hiện



• Kiểm tra chiều dày và tình trạng bề mặt lớp phủ để xác định phương pháp có phù hợp hay không.
• Dùng dao cắt chuyên dụng tạo các đường cắt xuyên qua màng sơn đến nền theo hình dạng ô vuông nhỏ (grid)
• Vệ sinh lại vùng thử nghiệm cắt bằng bàn chải mềm, quét sạch các vụn sơn trên bề mặt sau khi thực hiện công đoạn cắt
• Dán băng dính lên vùng mặt cắt, miết đều để loại bỏ bọt khí và đảm bảo tiếp xúc tốt
• Giật băng keo ra dứt khoát một góc khoảng 180 độ (đối với tiêu chuẩn ISO) hoặc góc nhỏ hơn (đối với tiêu chuẩn ASTM)
• Ghi nhận cấp phân loại hoặc kết quả đạt/không đạt theo tiêu chuẩn đã lựa chọn.



Ứng dụng phù hợp



Khuyến nghị: Ưu tiên phòng Lab và kiểm soát chất lượng tại xưởng sản xuất.



Cross-cut phù hợp để kiểm tra nhanh lớp phủ trên mẫu thử hoặc cấu kiện đã sơn, đặc biệt trong quá trình kiểm tra chất lượng theo lô. Phương pháp cũng có thể thực hiện tại công trình nếu bề mặt, điều kiện thao tác và tiêu chuẩn áp dụng đáp ứng yêu cầu.



Đối với kết cấu thép công nghiệp, Cross-cut có thể hỗ trợ kiểm tra lớp sơn mỏng trong phạm vi phù hợp, nhưng không thay thế phép thử định lượng khi hồ sơ nghiệm thu yêu cầu giá trị lực kéo bật.



2. Phương pháp Pull-off (Kiểm tra kéo giật)

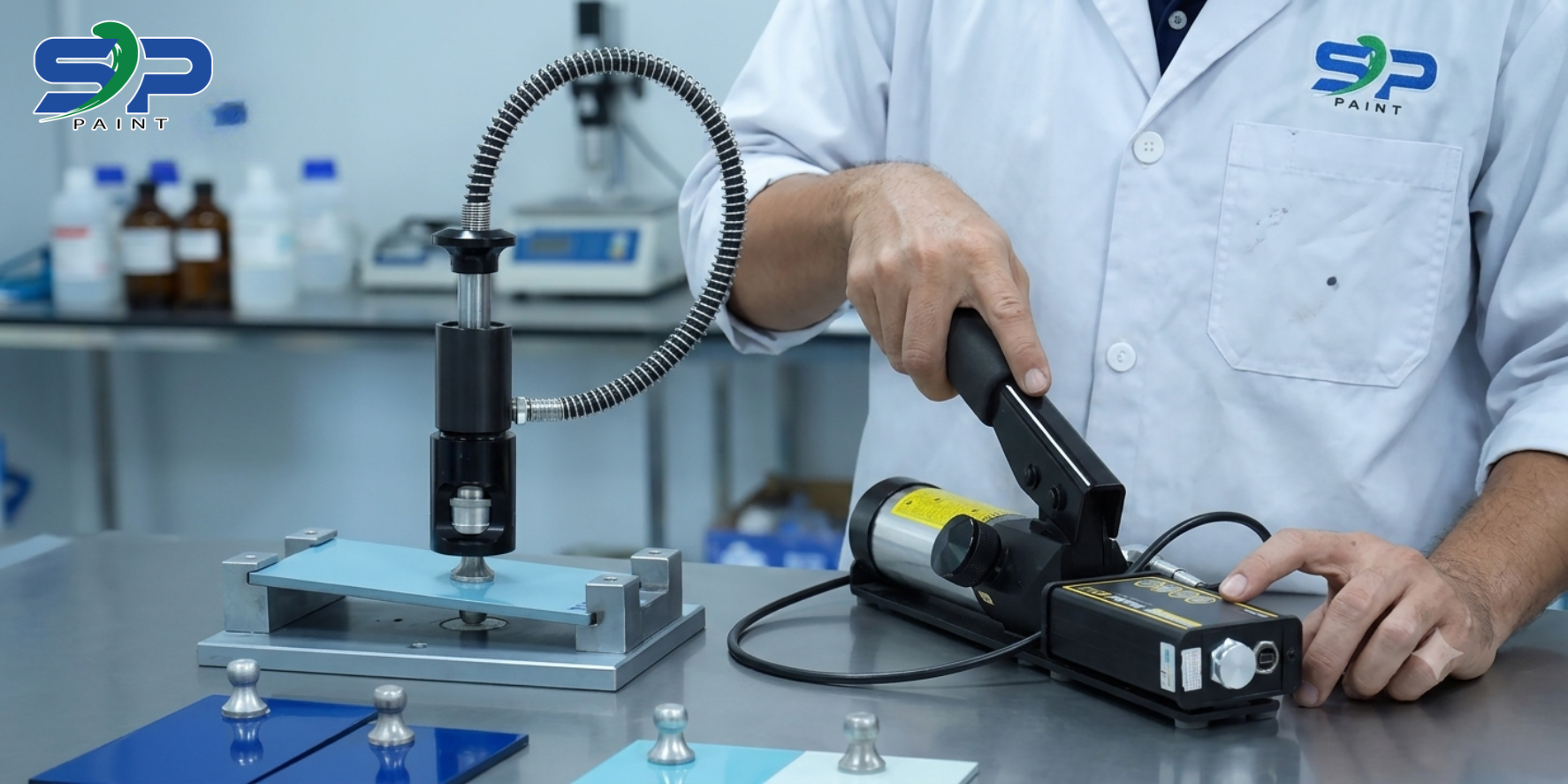

Kiểm tra màng sơn theo phương pháp Pull-off



Phương pháp Pull-off xác định lực kéo vuông góc cần thiết để làm phá hủy liên kết trong hệ thử nghiệm gồm đầu đo, keo gắn, lớp phủ và nền vật liệu. Giá trị lực kéo bật thường được biểu thị bằng MPa hoặc psi.



Ngoài giá trị đo, vị trí và dạng phá hủy cũng cần được ghi nhận để xác định lớp hoặc mặt tiếp giáp xảy ra hư hỏng. Kết quả có thể phản ánh điểm yếu tại bề mặt nền, giữa các lớp sơn, bên trong màng phủ hoặc tại liên kết keo và đầu đo.



Tiêu chuẩn áp dụng



• ISO 4624:2023: phép thử kéo bật đối với sơn, vecni và hệ phủ một hoặc nhiều lớp.
• ASTM D4541-22: phép thử lực kéo bật của lớp phủ trên nền kim loại bằng thiết bị cầm tay.
• ASTM D7234: tiêu chuẩn tham khảo cho lớp phủ trên nền bê tông.



Độ dày lớp phủ phù hợp



Pull-off có thể được sử dụng để đánh giá nhiều loại hệ phủ, từ lớp sơn đơn đến hệ sơn nhiều lớp và lớp phủ bảo vệ có chiều dày lớn. Tuy nhiên, phương pháp không có một giới hạn chiều dày chung áp dụng cho tất cả hệ sơn.



Khả năng thử phụ thuộc vào thiết bị, kích thước đầu đo, đặc tính nền, cấu hình hệ sơn và quy trình được lựa chọn. Chiều dày lớp phủ và điều kiện thử cần được xác định, thống nhất theo tiêu chuẩn và yêu cầu kỹ thuật tương ứng.



Quy trình thực hiện



• Chuẩn bị dụng cụ dolly (trục đo) và bề mặt sơn cần đo
• Gắn đầu đo chuyên dụng (dolly) lên lớp phủ bằng keo dán chuyên dụng
• Chờ keo khô và đạt điều kiện đóng rắn theo hướng dẫn kỹ thuật.
• Sử dụng máy đo lực kéo, kéo dolly vuông góc với bề mặt cho đến khi lớp phủ hoặc một phần hệ thử bị phá hủy, hoặc đạt tải trọng quy định nếu áp dụng phép thử đạt/không đạt.
• Ghi nhận giá trị lực kéo tại thời điểm bong tróc, đơn vị đo, điều kiện thử và vị trí phá hủy như giữa nền và lớp sơn, giữa các lớp sơn hoặc bên trong màng phủ. Đánh giá độ bám dính sau ghi nhận.



Một trong những điểm tối ưu nhất của phương pháp này là có khả năng cung cấp thông tin về kiểu phá hủy (mode of failure) của hệ thống sơn tại vị trí thử nghiệm sau khi hoàn thành thử nghiệm.



Ứng dụng phù hợp



Khuyến nghị: Ưu tiên kiểm tra tại công trình khi cần nghiệm thu thực tế; sử dụng phòng Lab khi cần đánh giá có kiểm soát hoặc so sánh hệ sơn.



Thiết bị Pull-off cầm tay cho phép kiểm tra trực tiếp trên cấu kiện thép, bồn chứa và các bề mặt phủ tại công trình, đặc biệt khi hồ sơ kỹ thuật quy định giá trị lực kéo bật cần đạt. Với lớp phủ trên bê tông, cần lựa chọn phương pháp và thiết bị phù hợp với tiêu chuẩn áp dụng.



Trong phòng Lab, Pull-off phù hợp để đánh giá mẫu thử, so sánh đặc tính bám dính giữa các hệ sơn hoặc kiểm tra trong điều kiện được kiểm soát. Dù thực hiện ở đâu, kết quả vẫn cần được đánh giá cùng dạng phá hủy, điều kiện thử và tiêu chí nghiệm thu đã thống nhất.



3. So sánh hai phương pháp kiểm tra bám dính sơn: Cross-cut và Pull-off



Bảng so sánh nhanh giữa Phương pháp Cross-cut và Phương pháp Pull-off



4. Nên chọn Cross-cut hay Pull-off để kiểm tra độ bám dính sơn?

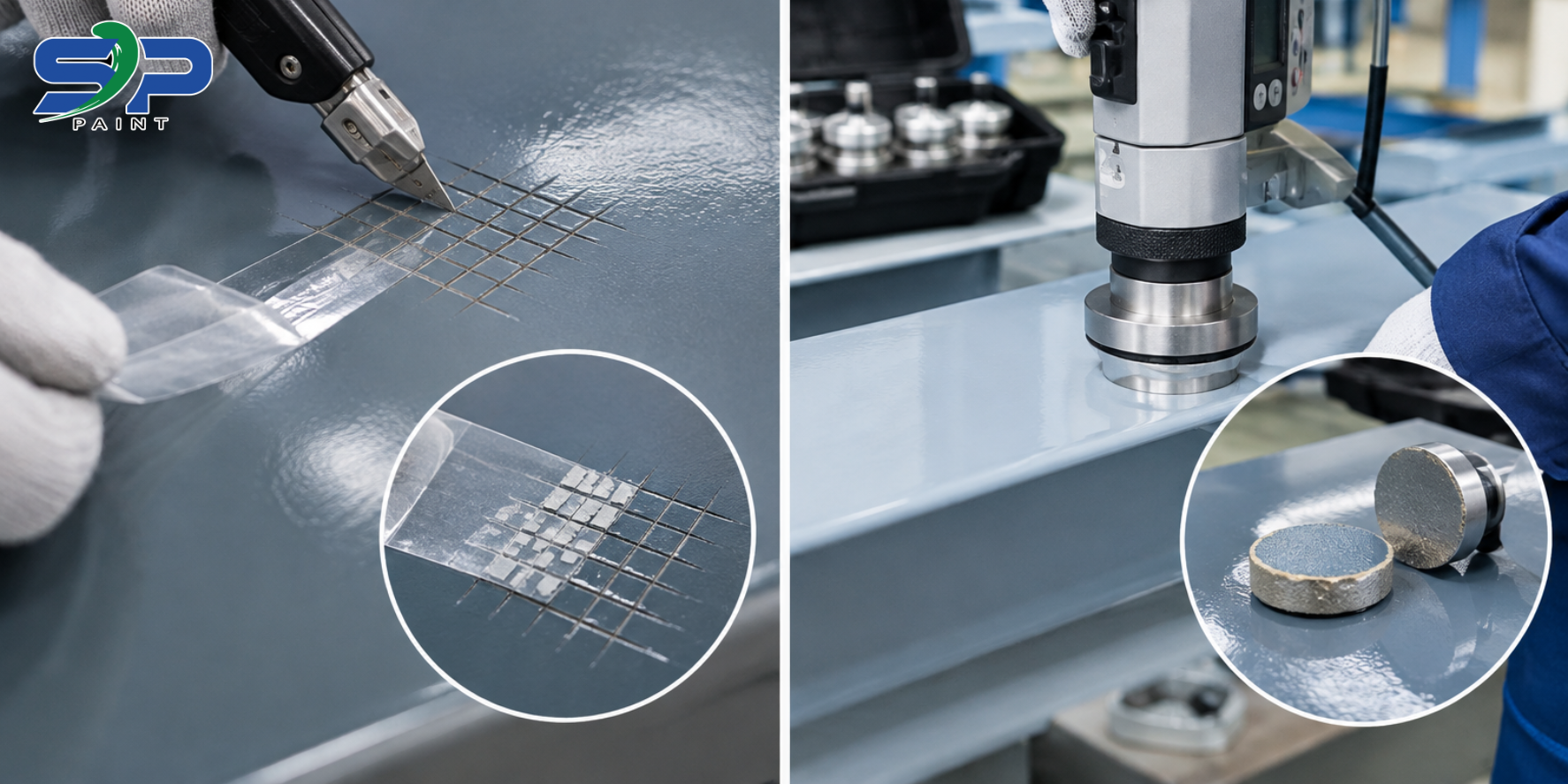

Phương pháp Cross-cut và Phương pháp Pull-off



Cross-cut phù hợp khi cần đánh giá nhanh khả năng chống bong tách của lớp phủ thông qua mức độ bong tróc tại vùng cắt. Phương pháp này thường hữu ích trong kiểm soát chất lượng lớp sơn mỏng, với điều kiện chiều dày và đặc tính lớp phủ đáp ứng tiêu chuẩn áp dụng.



Trong khi đó, Pull-off phù hợp khi cần xác định lực kéo bật của hệ phủ và đối chiếu với yêu cầu kỹ thuật cụ thể. Phương pháp này đặc biệt hữu ích khi hồ sơ nghiệm thu quy định ngưỡng lực kéo bật hoặc khi cần so sánh đặc tính bám dính giữa các hệ sơn.



Đối với kết cấu thép công nghiệp, phương pháp kiểm tra nên được lựa chọn theo cấu hình hệ sơn, chiều dày màng phủ, điều kiện thử và tiêu chí nghiệm thu đã thống nhất. Không nên thay thế phương pháp được quy định trong hồ sơ kỹ thuật bằng một phép thử khác chỉ vì thao tác thuận tiện hơn.

Để lựa chọn chính xác, cần xem xét đồng thời tiêu chuẩn áp dụng, điều kiện kiểm tra và mục đích đánh giá, thay vì chỉ dựa vào kết quả của một phép thử đơn lẻ.

Liên hệ SP Paint để được tư vấn giải pháp sơn công nghiệp phù hợp với điều kiện sử dụng và yêu cầu kỹ thuật của công trình.



Địa Chỉ Và Thông Tin Liên Hệ

Nhà máy sản xuất: Khu Công Nghiệp Tân Trường, Cẩm Giàng, Hải Dương

Văn phòng đại diện: CT4, Tòa nhà Vimeco, Nguyễn Chánh, Cầu Giấy, Hà Nội

Hotline: 024 221 05511 - 0964 934 286

Email: sales@sppaint.vn
